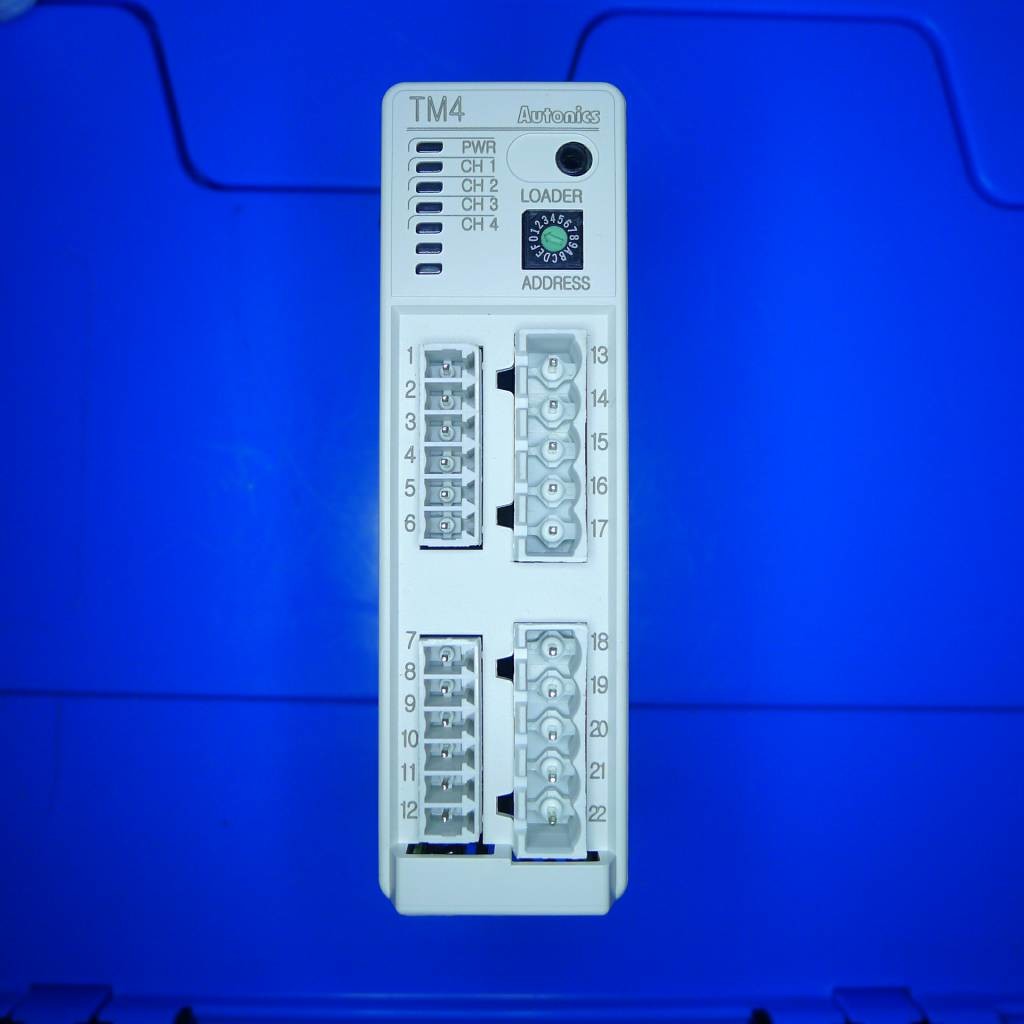

| Marka adı: | Autonics |
|---|---|
| Model numarası: | TM4-N2SB |
| Ambalaj bilgileri: | Standart İhracat Paketi |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | T/T |
Veri Sayfası
| Görüntüleme Yöntemi | Görüntüleme Yok |
| Kontrol Yöntemi | AÇMA/KAPAMA kontrolü, P, PI, PD, PID kontrolü |
| Giriş Kanalı Sayısı | 4-kanal |
| Giriş Özelliği | Termokupl: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II RTD: DPt100Ω, JPt100Ω |
| Örnekleme Döngüsü | 100ms (4-CH senkron örnekleme) |
| Kontrol Çıkışı | SSR sürücü (22VDC) [AÇIK/KAPALI] |
| Opsiyon Çıkışı | RS485 iletişimi |
| Modül Tipi | Genişleme modülü |
| Güç Kaynağı | 24VDC |
| Ölçüm Doğruluğu_Termokupl | (PV ±%0.5 veya ±1℃, yüksek olanı seçin) ±1-basamak max. |
| Ölçüm Doğruluğu_RTD | (PV ±%0.5 veya ±1℃, yüksek olanı seçin) ±1-basamak max. |
| Histerezis (ayarlanabilir hassasiyet) | 1 ila 100℃/℉ (0.1 ila 100℃/℉) değişken |
| Oransal Bant | 0.1 ila 999.9℃/℉ |
| İntegral Süre | 0 ila 9999 sn |
| Türev Süresi | 0 ila 9999 sn |
| Kontrol Periyodu | 0.1 ila 120.0 sn (sadece röle çıkışı, SSR sürücü çıkışı için) |
| Manuel Sıfırlama | %0.0 ila %100.0 |
| Yalıtım Tipi | Çift yalıtım veya takviyeli yalıtım (ölçüm giriş kısmı ile güç kısmı arasındaki dielektrik dayanımı: 1kV) |
| Çevre_Ortam Sıcaklığı | -10 ila 50℃, depolama: -20 ila 60℃ |
| Çevre_Ortam Nemi | %35 ila %85 RH, depolama: %35 ila %85 RH |
| Ağırlık_Genişleme Modülü | Yaklaşık 231g (yaklaşık 166g) |
※Genişleme modülü güç/iletişim terminali sağlamaz. Temel modülle birlikte sipariş edin.
※K, J, E, T, N termokuplları için -100℃'nin altında ve L, U, Platinel II için ±2℃ ±1-basamak altındadır.
B termokuplu için 400℃'nin altında görüntüleme doğruluğu garanti edilemez.
R, S termokuplları için 200℃'nin altında ve C, G için max. 3℃ ±1-basamaktır.
※Sıcaklığın etkisi: Oda sıcaklığı (23±5℃) aralığının dışında olduğunda uygulanır.
※Ağırlığa ambalaj dahildir. Parantez içindeki ağırlık sadece birim içindir.
※Çevre direnci donma veya yoğuşma olmaması durumunda değerlendirilir.
S.no Açıklama
ANA PARÇA
NUMARA Model/parça numarası Miktar Referans fotoğrafları
1 Hücre Kaset Yükleme Konveyör bandı 20341-02-011 4
2 Hücre Kaset boşaltma Konveyör bandı 20341-02-032 2
3 CCD için hücre transfer konveyör bandı 135052275 4
4 CCD için hücre transfer motor zamanlama kayışı 2
5 Hücre yükleme vakum emme kapları 50
6 Akı iğneleri 1 kutu
7 Robot vakum kapları 30
8 Kaynak konveyör bandı 2
9 Kaynak presleme Jigi ve presleme Pimleri (set) 2 set
10 Dize boşaltma konveyör bandı 20232-31-070 2
11 Dize Yerleştirme boşaltma konveyör bandı 135054418 1
12 dize boşaltma seyahat vakum kapları 150
13 IR lambaları 12
14 kaynak presleme pimleri ve yayları 200
15 lamba kelepçeleri setleri 24 set
16 Dize kesici konveyör bandı 4
17 Dize kesici zamanlama kayışı 2
18 Kaset algılama sensörü 4
19 Kaynak konveyör Isıtıcı tüpleri 20232-31-070 20
20 Airtec Silindir kamış anahtarları 50
21 Kaynak konveyör termokuplları 15
22 SSR 5
23 Flex sprey solenoid Bobinleri 131020531 2
24 Şerit kıskaç kelepçe silindirleri 131030589 5
25 Şerit kıskaç 5
1 Hücre alma için 180 derece Kayma dönüş ünitesi 119010213 1
2 Boşaltma ünitesi vakum pompası (OEION) KRX5-P-V-03, KRX5-P-TV 2
3 Foto mikro sensörler Omron (E3Z-D61) 10
4 Akı solenoid valfi 4
5 Delta VFD (INOVANCE) MD200S0.75B 2
6 Yamaha Robot YK600XG 1
7 Yamaha Robot kontrolörü RCX340 1
8 Omron 4 yollu röle Omron 08817E7 4
9 Omron PLC Güç kaynağı PA3001 1
10 Omron PLC CPU NJ501-1400 1
11 Omron A/D kartı AD081-V1 1
12 Omron D/A kartı DA08V 1
13 Omron D/A kartı DA041 1
14 Omron I/D kartı ID261 1
15 Omron O/D kartı OD261 1
16 Servo sürücü (SUZHOU INOVANCE TECHNOLOGY CO.LTD) IS620NS5R5I-MC705 3
17 Servo motor (inova) (Boşaltma Yatay, Dikey, Kaynak konveyör bandı, hücre 180 derece dönüş motoru) ISMH4-75B30CB 3
18 Servo motor (INOVA)(Şerit Çekme Kelepçesi-1 & 2) ISMH1-75B30CB 3
19 Servo Motor (inova) (dize boşaltma konveyörü) ISMH1-40B30CB 1
LDTS4000 Modeli için çeyrek bazında gerekli sarf malzemeleri
LDTS4000 Modeli için yıllık bazda önerilen parçalar
20 servo sürücü kayıt (Inovance) SH220-10 5
21 Step motor sürücüsü (Moons ST) Şerit kılavuzu MWST10-Q-RN 2
22 Step motor (Moons) Şerit Kılavuzu 2
23
Şerit motor sürücüsü (Moons) Şerit serbest bırakma, hücre 180derece dönme MSST10-S-LH02 5
24
Şerit motor (Moons) Şerit serbest bırakma, hücre 180 derecedönme AM34HD1404-06 5
25 Hücre yükleme, boşaltma konveyör motor sürücüsü (TPG) CA-201A 1
26 Hücre yükleme, boşaltma konveyör Dişli motor (TPG) AFV-17-0060-030S 1
27 Sıcaklık kontrolü (Autonics) TM4 1
28 Klemensler (siron) T024 10
29 12v DC güç kaynağı (meanwell) LRS-50-12 2
30 24v DC güç kaynağı (meanwell) SE-1000-24 4
31 24v DC güç kaynağı (meanwell) LRS-200-24 1
32 Vakum gösterge ölçer SMC-ZSE40AF-01-R 4
33 Robot Vakum Jeneratör Ünitesi SCHMALZ(SCPSB 10 SO4 NC) 1
34 Optik sensör (Omron) E3X-HD 4
35 MSEP Step motor kontrolcüsü MSEP Ünitesi 1
36 HMI (PC) programlı (NODKA)
TPC6000-8172TLA-G4XD-
3470-4G-SSDI28G 1
