| Marka adı: | IDEC |
|---|---|
| Model numarası: | RJ2S-Cl-D24V |
| Ambalaj bilgileri: | Standart İhracat Paketi |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | T/T |
| Bobin voltajı: | DC24V | Değerlendirilmiş Akım: | 8a |
|---|---|---|---|
| İletişim formu: | İki Açık İki Yakın | Temas malzemesi: | gümüş nikel alaşımı |
Boyutları:

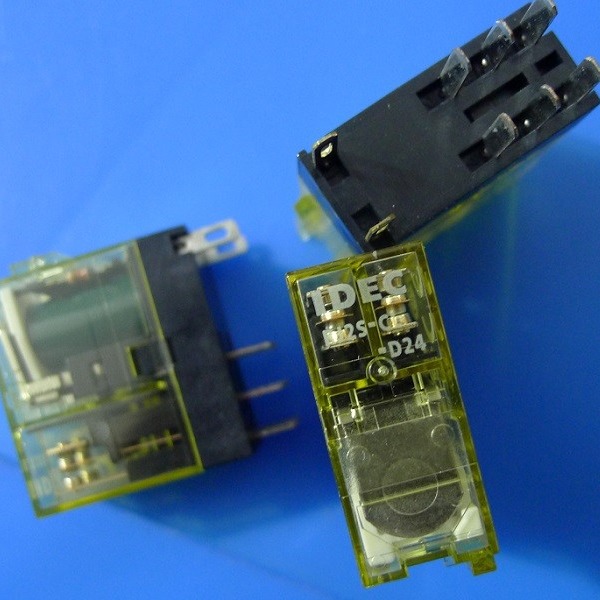

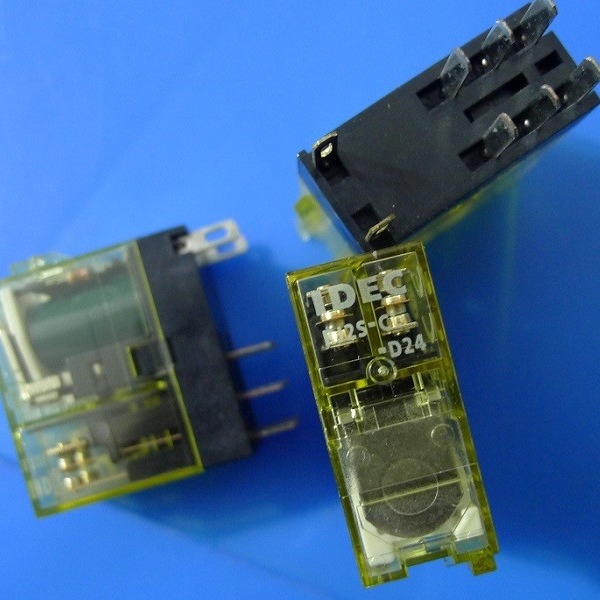

ÖzellikleriRJ serisi ince güç röleleri
Kompakt ve sağlam güç röleleri.
• Sadece 12,7 mm genişliğinde kompakt bir kabın.
Büyük temas derecesi
RJ1 (1 kutuplu): 16A (UL genel kullanım derecesi @250V AC)
RJ2 (2 kutup): 8A
IDEC'in benzersiz ışık kılavuz yapısı, herhangi bir yönden sarmal durumunun yüksek görünürlüğünü sağlar.
• Mükemmel elektrik ve mekanik ömür.
Elektrik ömrü: 200.000 işlem (AC yükü)
Mekanik ömrü: 30 milyon işlem (AC yükü)
• RoHS direktifiyle uyumlu (AB Direktifi 2002/95/EC). kurşun, cıva, altı değerli krom, PBB veya PBED içermez.
• Diyot modeli:
Diyot ters dayanıklılık voltajı:1000V
• UL tanınmış, CSA sertifikalı, EN uyumlu.
Özellikler
| Model | RJ1 | RJ2 | |
| Polonyalıların sayısı | 1 kutup | 2 kutuplu | |
| İletişim Yapılandırması | SPDT | DPDT | |
| İletişim malzemesi | Gümüş-nikel alaşımı | ||
| Koruma Derecesi | IP40 | ||
| Temas direnci (başlangıç değeri) (*1) | En fazla 50mΩ | ||
| Çalışma süresi (*2) | En fazla 15 ms | ||
| Serbest bırakma süresi (*2) | En fazla 10 ms (diyotla: en fazla 20 ms) | ||
| Dielektrik Gücü | Bağlantı ve sarmal arasında | 5000V AC, 1 dakika | 5000V AC, 1 dakika |
| Aynı direğin bağlantıları arasında | 1000V AC, 1 dakika | 1000V AC, 1 dakika | |
| Farklı kutupların temasları arasında | - Hayır. | 3000V AC, 1 dakika | |
| titreşim direnci | Çalışma aşırılıkları | 10 Hz ile 55 Hz arasında, amplituda 0,75 mm | |
| Hasar sınırları | 10 Hz ile 55 Hz arasında, amplituda 0,75 mm | ||
| Şok Direnci | Çalışma aşırılıkları | İletişim yok: 200m.2/s NC bağlantısı: 100m2/s | |
| Hasar sınırları | 1000 metre2/s | ||
| Elektrik ömrü (not yükü) | AC yükü: En az 200.000 işlem (saatte 1800 işlem sıklığı) | ||
| DC yük: En az 100.000 işlem (saatte 1800 işlem sıklığı) | |||
| Mekanik ömrü (yük yok) | AC bobini: 30,000Minimum 1000 işlem (saatte 18000 işlem sıklığı) | ||
| DC bobini: 50,000Minimum 1000 işlem (saatte 18000 işlem sıklığı) | |||
| Çalışma sıcaklığı (*3) | -40 ila +70°C (dondurma yok) | ||
| Çalışma Nemliği | 5 ila 85% RH (kondansiyon yok) | ||
| Ağırlık (yaklaşık) |
19g (kılıf tipi), 17g (C tipi PCB şekli), 16g (A tipi PCB şekli) |
||
